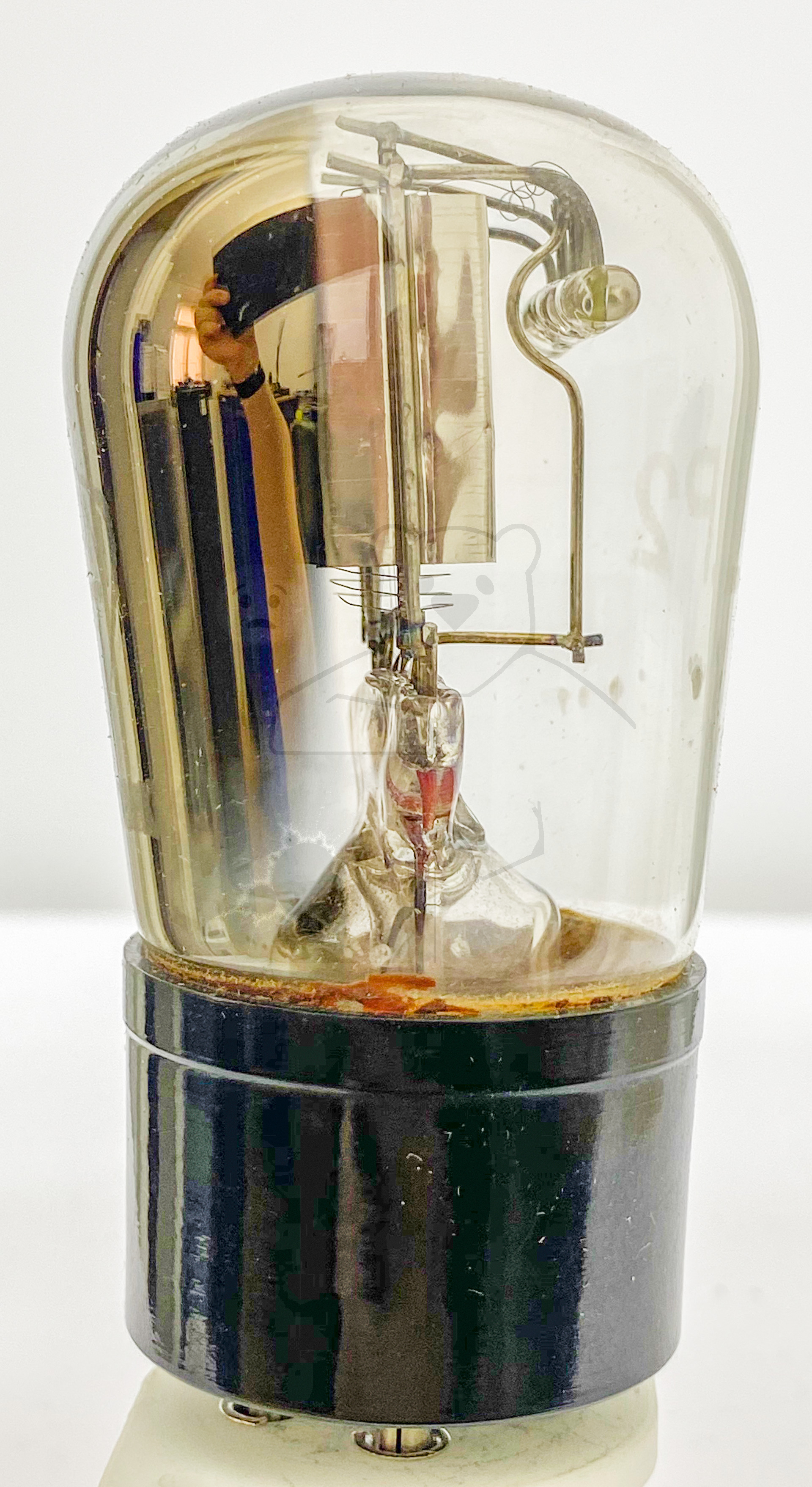

Daten und Bilder der Röhre: Marconi LP2

🔎 Beschreibung der Röhre: Marconi LP2

Name	Marconi LP2
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,2
Art der Heizung	Direkt

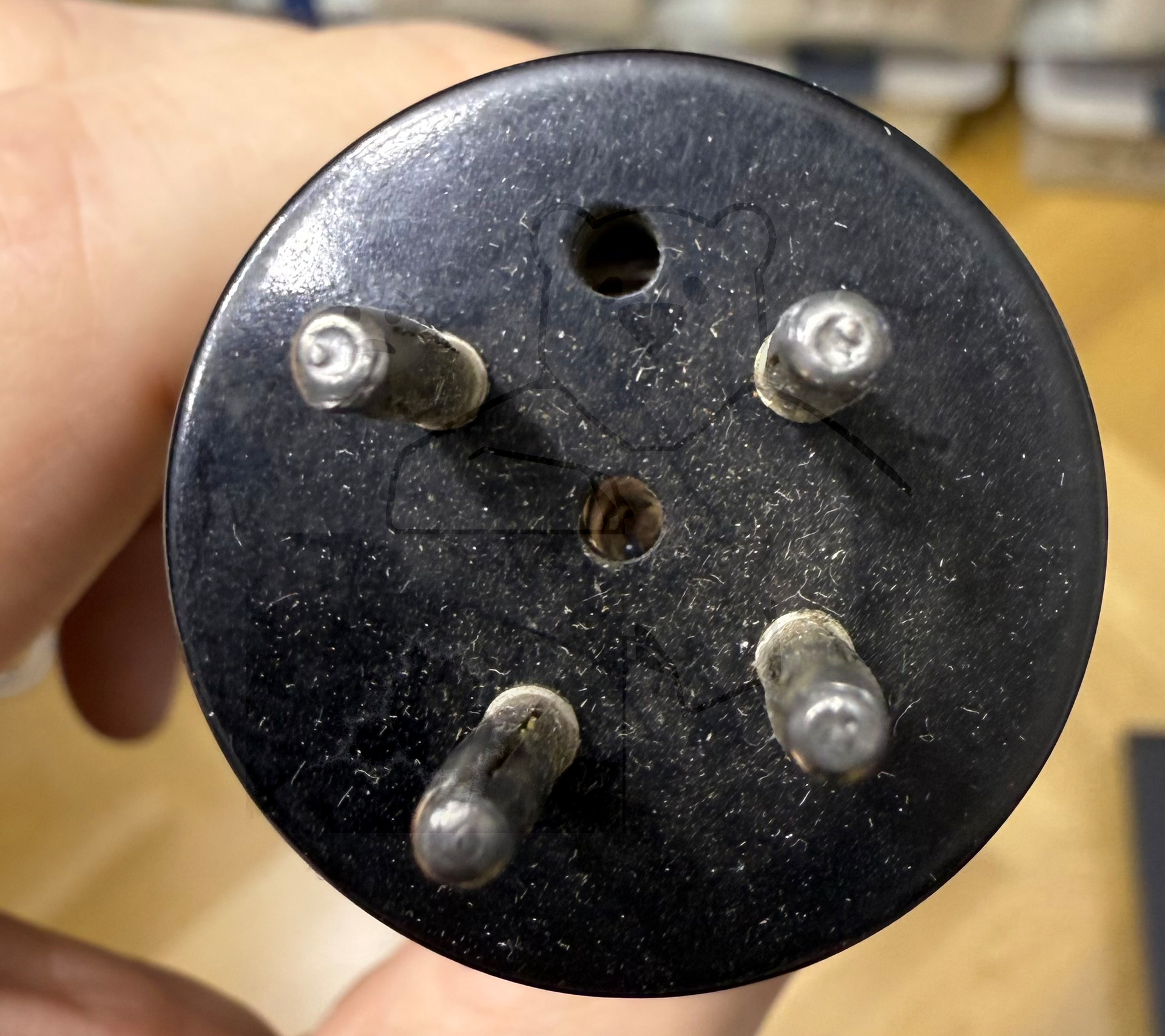

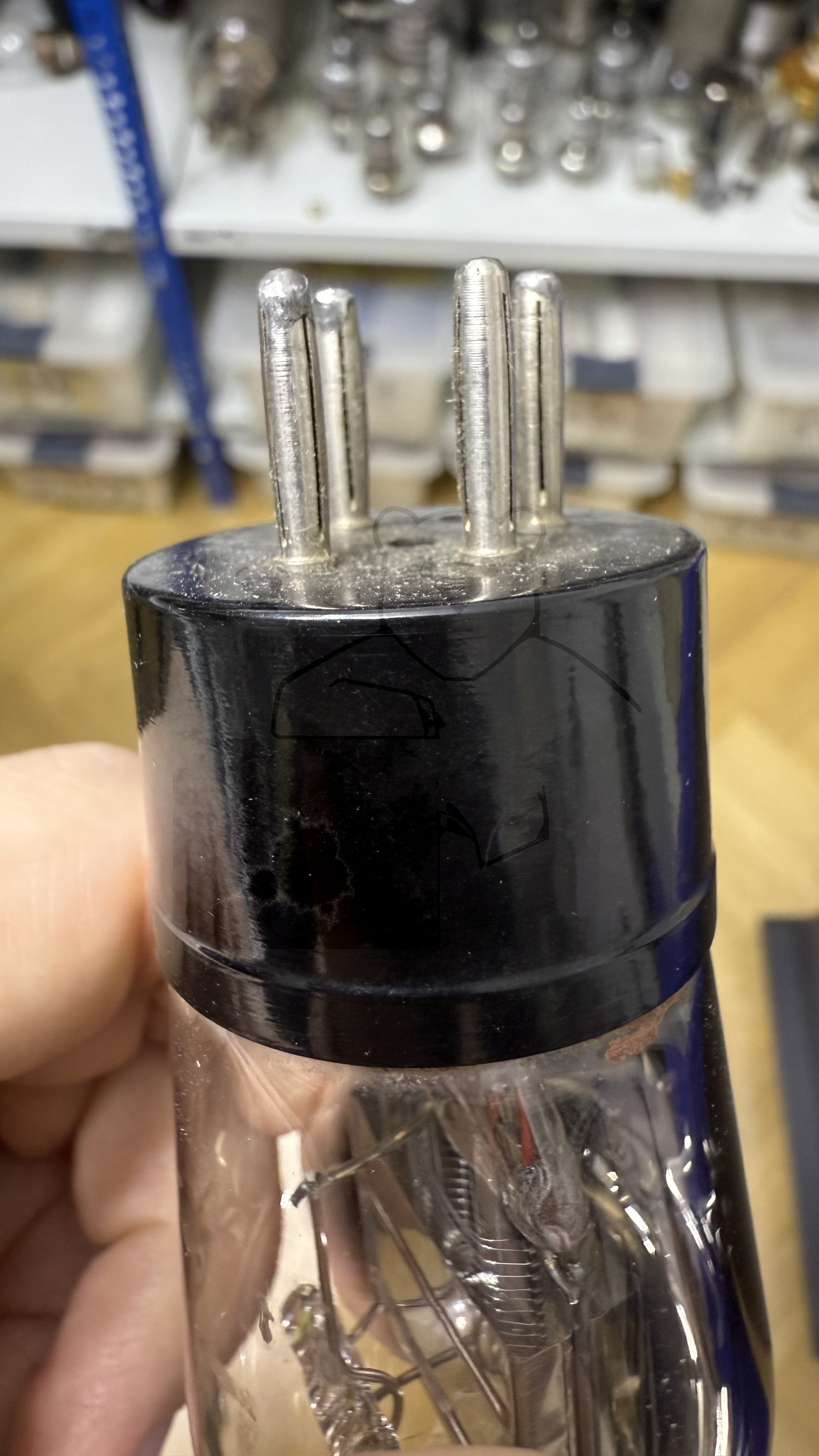

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	20.10.2026 21:10:24

🔎 Beschreibung der Systeme für die Röhre: Marconi LP2

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Marconi LP2

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu Marconi LP2

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/0_4uJIbon1E (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: Marconi LP2
Datenblatt LP2 Marconi [www.tubedata.info].pdf (73 kB)
Datenblatt LP2 Osram [www.tubedata.info].pdf (110 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
